- Scanner LiDAR SLAM portatif : 384 000 points/s, champ 360° × 62°
- Deux caméras panoramiques 48 MP, écran OLED intégré, module RTK
- 1,3 kg, jusqu’à 5 h d’autonomie, IP54
- Deux modèles : 512 Go ou 1 To de stockage interne
- Exports LAS, PLY, PTS et E57
- Vendu par INOXDESIGN, revendeur direct FJD et premier utilisateur du X1 en France sur chantier
Le scanner de nos relevés, pour votre entreprise

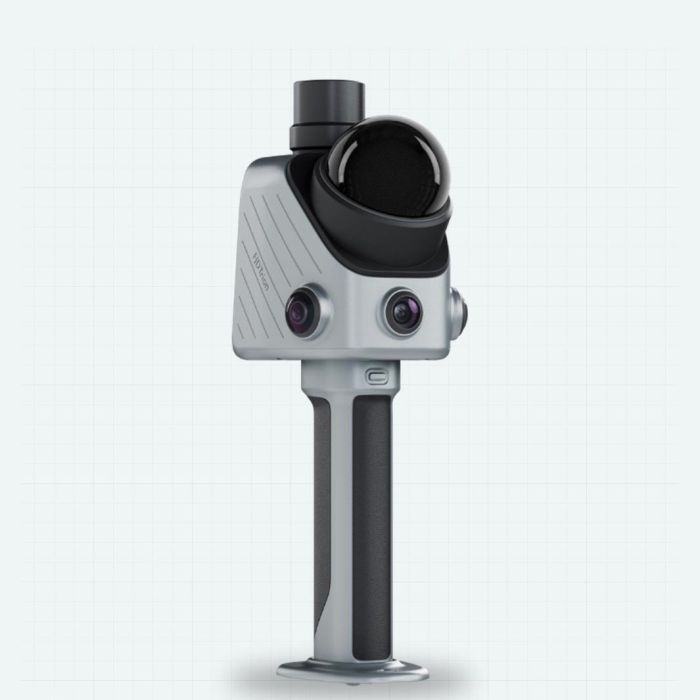

Le FJD Trion X1 est un scanner LiDAR SLAM portatif. Vous marchez dans l’ouvrage : le LiDAR et les caméras captent tout autour de vous, à 360°. Vous repartez avec l’ouvrage complet en 3D, un escalier, un balcon ou une cage d’escalier entière.
Nous ne vendons pas juste un outil de relevé
INOXDESIGN est le premier utilisateur du FJD Trion X1 en France sur chantier. Chez nous, le X1 travaille dans une chaîne et un protocole établis. Nous utilisons toute la chaîne métrologique, de la mesure à la pièce posée :
- Préparer : les cotes de fabrication à relever sont fixées avant le déplacement
- Scanner : l’ouvrage entier, en une visite
- Contrôler : des cotes de référence au laser ou au mètre
- Traiter : le nuage de points dans FJD Trion Model
- Dessiner : le projet sur le modèle réel, au bureau d’études
- Fabriquer et poser : en atelier, d’après des plans validés
Nous connaissons l’appareil en conditions réelles : ce qu’il relève bien, et là où il faut contrôler. INOXDESIGN est revendeur direct FJD Trion. Quand vous nous appelez, vous parlez à des gens qui s’en servent.
Deux modèles
| Modèle | Stockage interne | Prix HT | Prix TTC |
|---|---|---|---|
| FJD Trion X1 · 512 Go | 512 Go | 7 599,00 € | 9 118,80 € |
| FJD Trion X1 · 1 To | 1 To | 8 990,00 € | 10 788,00 € |
Même scanner, mêmes capteurs, mêmes accessoires : seul le stockage change.
Les chiffres clés
- 384 000 points par seconde
- 360° × 62° de champ LiDAR
- 2 × 48 MP de caméras panoramiques
- 1,3 kg en configuration complète, jusqu’à 5 h d’autonomie
Du terrain au résultat
Préparer avant d’arriver
Le projet se prépare dans FJD Trion Model Web : ce qu’il faut relever, et à quel niveau d’exigence.
Suivre le relevé sur l’écran
L’écran OLED de 3,9 pouces montre en direct ce qui est déjà relevé. Vous voyez les zones manquantes avant de quitter le chantier.
Annoter le relevé
Signalez un point à reprendre directement dans le relevé 3D et ajoutez des notes vocales.
Livrer le nuage de points
FJD Trion Model (PC, tablette) et FJD Trion Model Web traitent le relevé. Le nuage de points s’exporte en LAS, PLY, PTS et E57.
Un seul appareil : LiDAR, caméras 360° et RTK
Le LiDAR mesure la géométrie. Les deux caméras panoramiques de 48 MP et la caméra frontale apportent l’image et le SLAM visuel. Le module RTK géoréférence le relevé en extérieur. Le tout pèse 1,3 kg, résiste à la poussière et aux projections d’eau (IP54) et fonctionne de −20 à 50 °C.
Pour les métiers qui fabriquent sur cotes
- Escaliers balancés et hélicoïdaux, trémies et paliers : là où les cotes prises à la main échouent le plus souvent.
- Rénovation : murs hors d’aplomb, supports irréguliers, nez de marche tous différents.
- Balcons et terrasses : l’ouvrage et l’état des supports, relevés avant de choisir la fixation.
- Verrières, cloisons vitrées, planchers en verre : du relevé aux plans, puis à l’atelier.
- Relevé de l’existant : un seul nuage de points pour tous les lots du chantier.
Ce que le scanner garantit, et ce qu’il ne garantit pas
FJD annonce une précision de ±1 cm en relatif et de ±3 cm en absolu après traitement, mesurée en laboratoire. C’est suffisant pour implanter un ouvrage. Pour fabriquer, on contrôle : fiche de cotes, cotes de référence au laser, levée de doute. C’est le protocole que nous appliquons sur chaque chantier.
Dans la boîte
- Scanner SLAM FJD Trion X1
- Module RTK
- Deux batteries portables
- Chargeur rapide 67 W et câble
- Deux socles métalliques
- Cibles
- Housse de protection en silicone
- Chiffon de nettoyage
- Certificat du fabricant
Caractéristiques techniques
| LiDAR | |
|---|---|
| Vitesse d’acquisition | 384 000 points/s |
| Portée | 40 m à 10 % de réflectivité · 70 m à 80 % |
| Précision après traitement | Relative ±1 cm · absolue ±3 cm |
| Champ de vision | 360° × 62° |
| Classe laser | Classe 1 (sans danger pour les yeux) |
| Reprise de scan | Oui |
| Caméras | |
| Caméra frontale | 1280 × 1024 · champ 80° × 44° |
| Caméras panoramiques | 2 × 48 MP · 360° × 360° |
| SLAM visuel | Oui |
| Export d’images | Oui, JPG |
| Écran et alimentation | |
| Écran | OLED 3,9 pouces, 1280 × 1024 |
| Autonomie | Jusqu’à 5 h avec deux batteries |
| Consommation | Environ 18 W |
| Chargeur | Charge rapide 67 W, deux batteries à la fois |
| Général | |
| Dimensions | 114 × 152 × 329 mm |
| Poids | 900 g (scanner) · 1,3 kg (configuration complète) |
| Stockage | 512 Go, extensible à 1 To |
| Indice de protection | IP54 |
| Température de service | −20 à 50 °C |
| Température de stockage | −40 à 60 °C |
| Transfert des données | Wi-Fi, USB Type-C, clé USB |
| Formats du nuage de points | LAS, PLY, PTS, E57 |
| Géoréférencement | Module RTK (GNSS) |
| Logiciels | |
| Traitement | FJD Trion Model (PC, tablette) |
| Plateforme en ligne | FJD Trion Model Web (navigateur) |
Données du fabricant FJD.
Questions fréquentes
- Quelle différence entre les modèles 512 Go et 1 To ?
- Le stockage interne. Le scanner, les capteurs et les accessoires sont les mêmes. Le modèle 1 To garde plus de relevés sur l’appareil avant transfert.
- Le X1 suffit-il pour fabriquer sans reprendre de cotes ?
- Pas seul. Le scanner relève l’ouvrage entier. Pour fabriquer, on contrôle quelques cotes de référence au laser ou au mètre, puis chaque cote est validée avant l’atelier. C’est le protocole que nous appliquons sur nos chantiers.
- Avec quels logiciels exploiter le relevé ?
- FJD Trion Model (PC et tablette) et FJD Trion Model Web traitent le relevé. Le nuage de points s’exporte en LAS, PLY, PTS et E57, des formats lus par la plupart des logiciels de nuages de points et de CAO.
- Puis-je payer par virement ou sur bon de commande ?
- Oui. Cliquez sur « Ajouter au devis » : nous vous adressons un devis au nom de votre société.
- Pourquoi l’acheter chez INOXDESIGN ?
- Nous ne vendons pas des cartons. Nous sommes les premiers utilisateurs du X1 en France sur chantier, dans une chaîne de relevé établie, de la mesure à la pièce posée. Quand vous nous appelez, vous parlez à des gens qui s’en servent.
